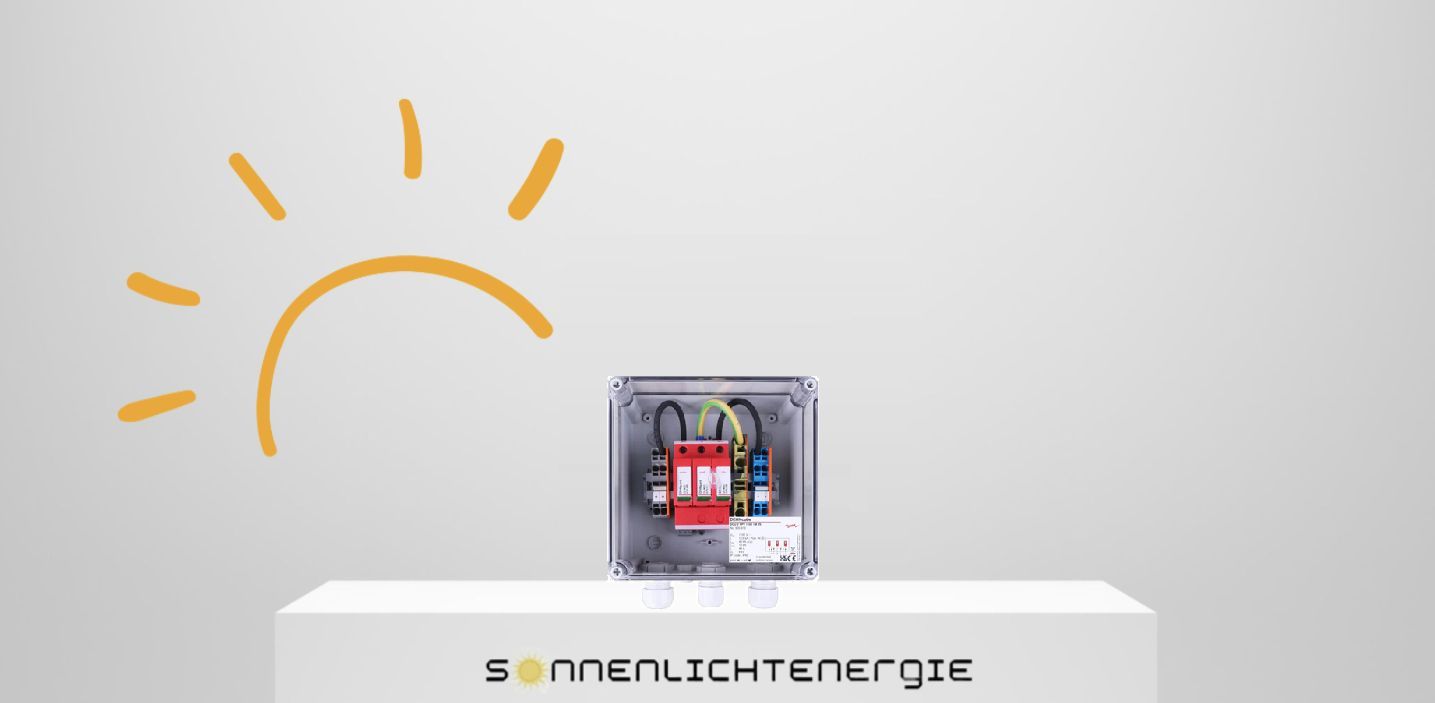

DEHNcube Überspannungsschutz nach Typ 2 (1 MPPT-Eingänge, 2 String)

DEHNcube 2 YPV 1100 1M 2S – GAK Typ 2 (IP65, 1100 V DC, 1 MPPT / 2 Strings)

Der DEHNcube PV DCU 2 YPV 1100 1M 2S ist ein kompakter Generatoranschlusskasten mit integriertem Überspannungsschutz Typ 2 für Photovoltaikanlagen bis 1100 V DC. Er schützt zuverlässig einen MPP‑Tracker mit zwei Strings und ist damit ideal für kleinere bis mittlere PV‑Systeme, die hohe Sicherheit und robuste Outdoor‑Tauglichkeit benötigen.

Dank Push‑in‑Klemmen, IP65‑Gehäuse, Klarsichtdeckel und integrierter Statusanzeige ist der GAK besonders montagefreundlich, wartungsarm und perfekt für den Außeneinsatz geeignet.

Produktvorteile

• Schutz für 1 MPPT mit 2 Strings
• Überspannungsschutz Typ 2 nach EN 61643‑31
• Push‑in‑Klemmen für schnelle, sichere Verdrahtung
• IP65‑Gehäuse – ideal für den Außeneinsatz
• Klarsichtdeckel mit Statusanzeige (grün/rot)
• Für PV‑Systeme bis 1100 V DC
• Robuste Bauweise für anspruchsvolle Umgebungen

Technische Eigenschaften

(Herstellerangaben)

• MPPT-/String‑Konfiguration: 1 MPPT, 2 Strings
• Max. PV‑Spannung: 1100 V DC
• Kurzschlussfestigkeit: 10 kA
• Ableitstrom gesamt: 40 kA
• Schutzpegel: ≤ 4 kV
• Nennlaststrom: 40 A
• Ansprechzeit: ≤ 25 ns
• Betriebstemperatur: −35 °C bis +60 °C
• Schutzart: IP65
• Kabeleinführungen: 2× 3‑fach + 2× M20
• Einbauort: Außenbereich
• Gewicht: 2,24 kg

Einsatzbereiche

• PV‑Anlagen bis 1100 V DC
• Ein‑MPPT‑Systeme mit zwei Strings
• Gewerbliche & private Dachanlagen
• Außenmontage (IP65)
• Systeme mit erhöhten Anforderungen an Überspannungsschutz

FAQ – Häufige Fragen

Ist der Überspannungsschutz integriert?
Ja — Typ‑2‑SPD ist vollständig vormontiert.

Kann der GAK im Außenbereich montiert werden?
Ja — er ist für den Außeneinsatz ausgelegt (IP65, −35 °C bis +60 °C).

Wie viele Strings unterstützt der GAK?
1 MPPT mit 2 Strings.

Wie erfolgt die Verdrahtung?
Über Push‑in‑Klemmen für schnelle, sichere Installation.

Lieferumfang

• 1× DEHNcube 2 YPV 1100 1M 2S
• Dokumentation
