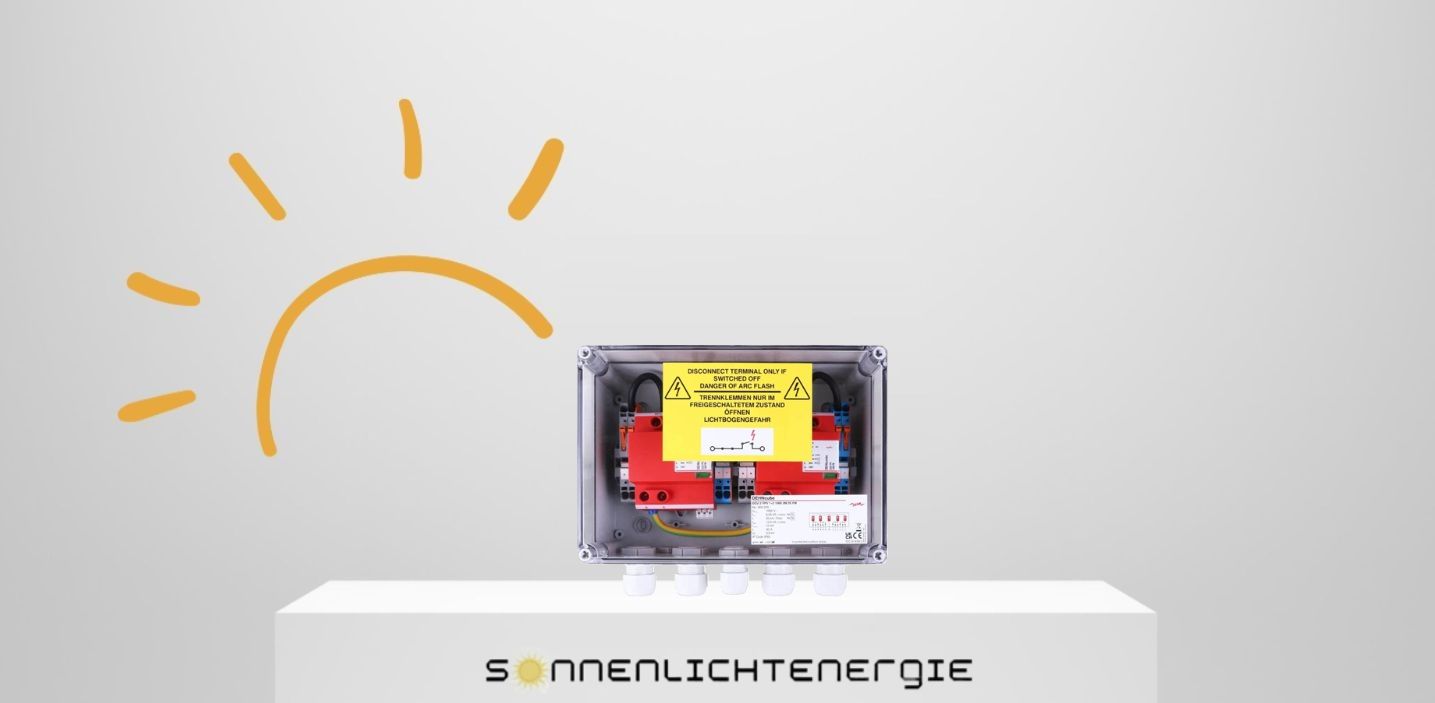

DEHNcube Überspannungsschutz DEHNcube 2 YPV 1+2 1000 2M 2S FM (2 MPPT-Eingänge, je 2 String)

DEHNcube 2 YPV 1+2 1000 2M 2S FM – Typ 1+2 (IP65, 2 MPPT, 2×2 Strings, 1000 V DC)

Der DEHNcube 2 YPV 1+2 1000 2M 2S FM ist ein kompakter, robuster Generatoranschlusskasten für Photovoltaikanlagen bis 1000 V DC. Er schützt zuverlässig zwei MPP‑Tracker mit jeweils zwei Strings vor Überspannungen durch Blitz- und Schaltimpulse. Dank integriertem Überspannungsschutz Typ 1 + Typ 2 nach EN 61643‑31, Push‑in‑Klemmen und einem widerstandsfähigen IP65‑Gehäuse ist der DEHNcube ideal für den Außeneinsatz und anspruchsvolle Installationsumgebungen.

Der transparente Deckel ermöglicht eine schnelle Statuskontrolle, während der integrierte Fernmeldekontakt (FM) eine einfache Einbindung in Überwachungssysteme erlaubt. Eine effiziente Kabelführung und kompakte Bauform sorgen für eine schnelle, sichere und normgerechte Installation.

Produktvorteile

• Schutz von zwei MPPT‑Eingängen mit je zwei Strings
• Typ 1 + Typ 2 Überspannungsschutz nach EN 61643‑31
• Push‑in‑Klemmen für schnellen, werkzeuglosen Anschluss
• IP65‑Gehäuse → ideal für Außenmontage
• Klarsichtdeckel für schnelle Statuskontrolle
• FM‑Kontakt (Wechsler) für AC/DC‑Signalisierung
• Hohe Sicherheit & kompakte Bauform
• Effiziente Kabelführung für saubere Installation

Technische Daten:

Elektrische Daten

• Max. PV‑Spannung: 1000 V DC
• Blitzstoßstrom (10/350 µs): 12,5 kA
• Nennableitstoßstrom (8/20 µs): 20 kA
• Schutzpegel: ≤ 3,8 kV
• Nennlaststrom: 30 A
• Ansprechzeit: ≤ 25 ns

Anschlüsse

• 2 MPPT‑Eingänge, je 2 Strings
• Anschlussquerschnitt DC: 2,5–6 mm² feindrähtig
• FM‑Kontakt: Wechsler, geeignet für AC und DC

Gehäuse & Schutz

• Schutzart: IP65
• Klarsichtdeckel mit Kennzeichnung
• UV‑beständig & wetterfest
• Für Außen- und Innenmontage geeignet

Anwendungsbereiche

• PV‑Dachanlagen (privat & gewerblich)
• Freiflächenanlagen
• Anlagen mit erhöhtem Blitzschutzbedarf
• Systeme mit 2 MPPT und je 2 Strings
• Installationen bis 1000 V DC

Lieferumfang

• DEHNcube 2 YPV 1+2 1000 2M 2S FM
• Dokumentation / Anschlussplan

FAQ – Häufige Fragen

Ist der DEHNcube für den Außeneinsatz geeignet? Ja, dank IP65 und robustem Gehäuse.

Kann ich den Status ohne Öffnen prüfen? Ja, über den transparenten Deckel.

Ist ein Fernmeldekontakt vorhanden? Ja, ein Wechslerkontakt (AC/DC) ist integriert.

Für welche Anlagen ist der DEHNcube geeignet? Für PV‑Systeme bis 1000 V DC mit 2 MPPT und je 2 Strings.
