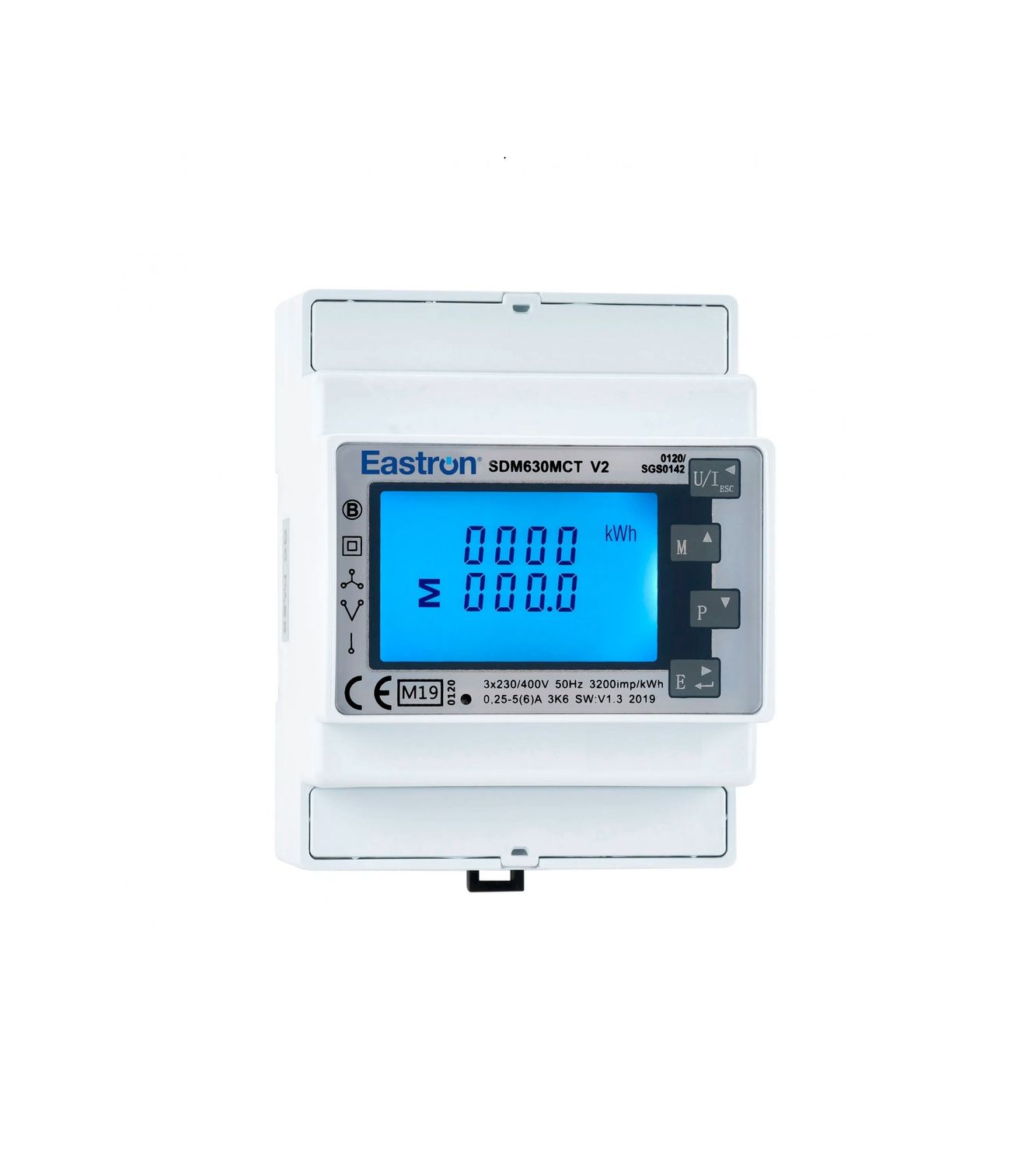

Eastron Smartmeter SDM630MCT V2 Modbus RS485 RTU

Eastron SDM630MCT-MOD-MID-V2 – Der präzise Zweirichtungs-Wandlerstromzähler für intelligente Energiemessung

Entdecken Sie den Eastron SDM630MCT-MOD-MID-V2, einen hochpräzisen Zweirichtungs-Wandlerstromzähler mit integrierter RS485 Modbus RTU Schnittstelle. Dieser MID-2023-geeichte Stromzähler ist ideal für die genaue Messung von Stromverbrauch und -einspeisung in 1-, 2- oder 3-phasigen Systemen. Dank seiner fortschrittlichen Funktionen und der Unterstützung externer Stromwandler bietet er maximale Flexibilität für professionelle Anwendungen.

Warum den Eastron SDM630MCT-MOD-MID-V2 wählen?

1. Präzise Zweirichtungs-Messung

• Der Zähler misst sowohl Import (Verbrauch) als auch Export (Einspeisung) von aktiver und reaktiver Energie.
• Ideal für moderne Energiesysteme, insbesondere bei der Integration von Photovoltaikanlagen oder anderen Erzeugungsquellen.

2. Umfassende Datenerfassung

• Der SDM630MCT liefert eine Vielzahl an Messwerten, darunter:
  • Spannung (Phase zu Neutralleiter)
  • Stromstärke pro Phase
  • Total Harmonic Distortion (THD) für Spannung und Strom
  • Frequenz, Leistungsfaktor und Maximalwerte
  • Aktive, Reaktive und Scheinleistung
  • Energieflüsse (Import/Export)

3. Flexibel einsetzbar

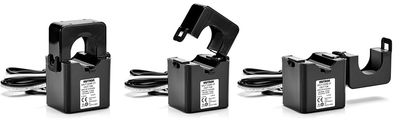

• Der Zähler unterstützt externe Stromwandler, wie z. B. den optional erhältlichen 100A/5A Wandler mit einem CT-Ratio von 20.
• Andere Wandler mit höheren Strömen können ebenfalls verwendet werden – das CT-Ratio muss entsprechend im Zähler konfiguriert werden.

4. Manipulationssicherheit durch einmalige Konfiguration

• Der Zähler kann nur einmal konfiguriert werden, um Manipulationen im eingebauten Zustand zu verhindern und die Integrität der Messwerte zu gewährleisten.

5. Zuverlässige Versorgung und Kommunikation

• Der Zähler wird über die Anschlüsse 5+6 (Auxiliary Supply) versorgt.
• Die RS485 Modbus RTU Schnittstelle ermöglicht eine einfache Integration in Smart-Home-Systeme, Überwachungsplattformen oder industrielle Steuerungen.

Technische Details im Überblick

• Marke: Eastron
• Modell: SDM630MCT-MOD-MID-V2
• Messarten: 1-, 2- und 3-phasig
• Strommessung: Erfordert externe Stromwandler (z. B. 100A/5A, CT-Ratio 20)
• Schnittstelle: RS485 Modbus RTU
• Versorgung: Anschlüsse 5+6 (Auxiliary Supply)
• MID-Zertifizierung: Geeicht nach MID 2023
• Konfiguration: Nur einmal möglich (Manipulationsschutz)

Erfasste Messwerte:

• Spannung (Phase zu Neutralleiter): V
• Stromstärke pro Phase: A
• Total Harmonic Distortion (THD): U%THD, I%THD
• Frequenz: Hz
• Leistungsfaktor: PF
• Maximalwerte: Maximaler Strom (MD A), Maximale Leistung (MD kW)
• Leistungen: Aktiv (kW), Reaktiv (kVAr), Scheinleistung (kVA)
• Energieflüsse:
  • Import Active Energy (kWh)
  • Export Active Energy (kWh)
  • Total Active Energy (kWh)
  • Import Reactive Energy (kVArh)
  • Export Reactive Energy (kVArh)
  • Total Reactive Energy (kVArh)

Ihre Vorteile mit dem SDM630MCT-MOD-MID-V2

• Präzision: MID-2023-Geeichte Messung für höchste Genauigkeit.
• Flexibilität: Kompatibel mit verschiedenen Stromwandlern für unterschiedliche Stromstärken.
• Manipulationsschutz: Einmalige Konfiguration verhindert unerlaubte Eingriffe.
• Vielseitigkeit: Umfangreiche Datenerfassung für detaillierte Analysen und Optimierungen.
• Smart-Integration: RS485 Modbus RTU Schnittstelle für intelligente Systeme.

Für wen ist der SDM630MCT-MOD-MID-V2 ideal?

Der Eastron SDM630MCT-MOD-MID-V2 eignet sich perfekt für:

• Installateure, die präzise und manipulationssichere Stromzähler benötigen.
• Unternehmen, die ihre Energieeffizienz optimieren und Einspeisungen genau erfassen möchten.
• Privathaushalte mit Photovoltaikanlagen zur Überwachung von Eigenverbrauch und Einspeisung.
• Industrielle Anwendungen, bei denen detaillierte Energiemessungen und Analysefunktionen gefragt sind.

Installation und Konfiguration

1. Montage:
   • Installieren Sie den Zähler an einer geeigneten Stelle und verbinden Sie ihn mit den Phasen und dem Neutralleiter.
   • Verwenden Sie externe Stromwandler (z. B. 100A/5A) zur Strommessung.
2. Anschluss der Stromwandler:
   • Verbinden Sie die Wandler mit dem Zähler und konfigurieren Sie das richtige CT-Ratio (z. B. 20 für 100A/5A).
3. Versorgung:
   • Schließen Sie die Auxiliary Supply (Anschlüsse 5+6) an, um den Zähler mit Strom zu versorgen.
4. Kommunikation:
   • Nutzen Sie die RS485 Modbus RTU Schnittstelle zur Integration in Ihre Überwachungssoftware oder Steuerungssysteme.

Hinweis: Der Zähler kann nur einmal konfiguriert werden. Stellen Sie sicher, dass alle Parameter korrekt eingestellt sind.

Jetzt bestellen und Ihre Energiemessung optimieren!

Der Eastron SDM630MCT-MOD-MID-V2 ist die ideale Lösung für alle, die präzise, manipulationssichere und intelligente Energiemessungen benötigen. Profitieren Sie von modernster Technologie, höchster Genauigkeit und maximaler Flexibilität.

Kontaktieren Sie uns noch heute für weitere Informationen oder eine persönliche Beratung. Starten Sie jetzt in eine effiziente Zukunft mit dem Eastron SDM630MCT-V2!

Lieferumfang:

1 Stück Smartmeter Eastron SDM630MCT-V2 ohne Wandler (Optional auch mit Wandler wenn ausgewählt)

Hinweis:

Alle technischen Daten und Angaben basieren auf dem aktuellen Stand der Technik. Technische Änderungen und Irrtümer vorbehalten.

Wichtiger Hinweis für Elektroprodukte

Elektroinstallationen und Änderungen an elektrischen Anlagen dürfen ausschließlich von zugelassenen Elektrofachkräften durchgeführt werden.

Bitte beachten Sie die Sicherheits- und Installationshinweise sowie die Vorschriften der Hersteller auf der Produktseite, in der Artikelbeschreibung oder der Anleitung.

Geräte mit einem Anschlusswert über 380/400 V dürfen nur von einem eingetragenen Elektrofachbetrieb installiert werden; bei einer Leistung über 12 kW ist zusätzlich die Zustimmung des zuständigen Netzbetreibers erforderlich (gemäß NAV, insbesondere § 13).

Verwenden Sie alle Artikel ausschließlich bestimmungsgemäß und beachten Sie stets die Gefahren- und Anwendungshinweise des jeweiligen Produkts.
