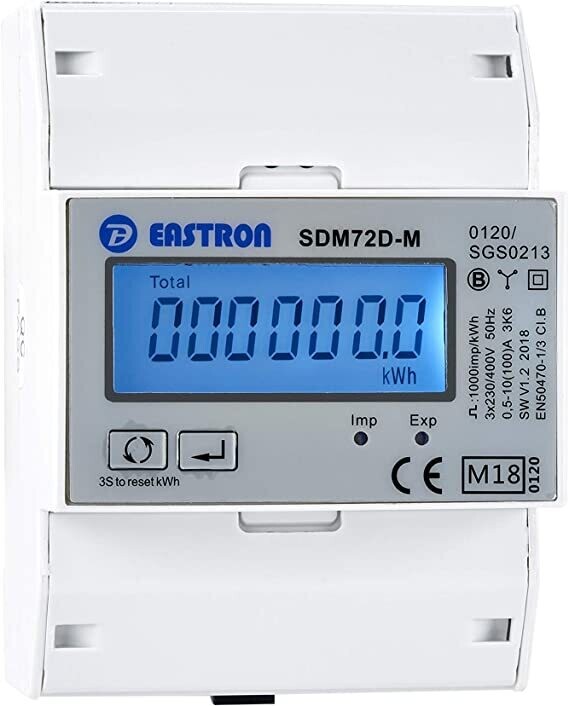

Eastron Smartmeter SDM72D-M

Ein universeller Wirkleistungszähler (Stromzähler) oder auch SmartMeter mit hohem Lastbereich von bis zu 80A direktmessend - ideal geeignet für Stromerzeuger wie z.B. PV-, Windkraftanlagen- oder BHKW Betreiber.
Seine kleine Baubreite von nur 4 Teilungseinheiten bei 72mm und einfacher Aufrastmontage für 35mm DIN Trägerschienen zeichnen dieses Gerät aus.
Das Messgerät zeigt Ihnen bereits am beleuchteten Display alle wichtigen Werte wie Netzspannung (Volt), Last (Ampere), Leistung (Watt bzw. kW), Blindleistung (kVAr) Gesamt und pro Phase, sowie CosPhi (PF) und Netzfrequenz (Hz) an.

Die Wirkleistung für Gesamt, sowie Bezug (Import) und Abgabe (Export) werden Ihnen einmal als feste, nicht rückstellbare Werte, sowie ein weiteres Mal (als parallel mitlaufende Werte) in frei rückstellbare Anzeigen ausgegeben. Diese Art "Tageszählwerk" kann Ihnen einen schnellen Überblick über einen von Ihnen festgelegten Zeitraum ermöglichen, ohne das eigentliche, nicht rückstellbare Zählwerk nutzen zu müssen. Somit bleibt der eigentliche Zählerstand unberührt und ist stetig fortlaufend, manipulationssicher und nicht Rückstellbar! Diese Werte bleiben auch bei Stromausfall erhalten!

Eine S0 Schnittstelle für Energiemanagementsysteme ist ebenfalls vorhanden, als auch eine optische Anzeige via LED für die Stromflussrichtung (Imp./Exp.).
Die RS485 Modbus RTU Schnittstelle gibt Ihnen alle Werte aus (u.a. die saldierte Gesamtwirkleistung) und rundet das Gesamtbild dieses Zählers für Auswertungen oder Fernwartungen ab. Die original Herstellerbeschreibung, als auch die Modbus Registertabelle steht Ihnen auf unserer Homepage zum Download bereit.

Eigenschaften

• Verwendbar für ein- und drei Phasen Drehstromnetze
• LCD Ziffer und Zeichenanzeige mit weiß-bläulicher Hintergrundbeleuchtung
• Zweirichtungszähler inkl. Anzeigeausgabe für Gesamtwirkleistung in kWh für Import, Export und Total (saldierte gesamt kWh NUR per Modbus auslesbar)
• Anzeige der aktuellen Last (Momentanverbrauchsanzeige in Watt) für Import, Export und Total
• Tageszählfunktion (frei Rückstellbar / Resetbar) für Import, Export und Total
• S0 Ausgang
• optische Anzeige via LED über die Stromflussrichtung (Imp./Exp.)
• RS485 Modbus-RTU Datenschnittstelle

Techische Daten

• Typ: SDM72DM-V2 MID (1141215-M22)
• Eingang: 3 Phasen-4 Leiter
• Eingangsspannung: 3x 230/400V AC
• Betriebsspannung : 80% ~ 120% von Un
• Betriebsstrom Bereich: 0,4% Ib-Imax
• - AC Spannungsfestigkeit : 4 kV für 1 Minute
  - Impulsspannungsfestigkeit: 6KV-1.2μS
• Frequenzbereich: 50 oder 60 Hz
• Nennstrom: 10A
• Grenzstrom: 80A (Dauerbelastbarkeit)
• S0 Impulsausgänge: 1
• S0 Impulsrate: 1000 / 100 / 10 / 1 pro kWh (einstellbar via Modbus)
• S0 Impulslänge: 30 / 60 / 100 / 200 ms (einstellbar via Modbus)
• Eigenstromverbrauch: ≤ 2W / 10VA
• Display: LCD (999.999,9 kWh)

Leistungskreterien:

• Luftfeuchtigkeit bei Betrieb: ≤ 90%
• Luftfeuchtigkeit bei Lagerung: ≤ 95%
• Betriebstemperatur: -25 °C - + 55 °C
• Lagertemperatur: -40 °C - + 70 °C
• Bezugstemperatur: 23 °C ± 2 °C
• Internationaler Standard: EN 50470-1 / 3
• Genauigkeitsklasse: Klasse B
• Überspannungskategorie: CAT III
• Mechanische Umgebung: M1
• Elektromagnetische Verträglichkeit: E2
• Verschmutzungsgrad : 2I
• Schutz gegen Eindringen von Staub und Wasser: P51 (innen)
• Schutzklasse: II

Anwendungsbeispiele:

• Überwachung von z.B. PV- oder Windkaftanlagen, BHKW's (Eigenstromerzeuger)
• Energy-Management-Systeme, Prüfmessungen von Verteilungen
• Verschleißüberwachung an Maschinen, Standzeitermittlung von Anlagen
• Verbrauchsermittlung an Heizungen oder Pumpen
• Steuerungs- und Verteilerbau, Regeltechnik
• für Prüfmessungen bei geringen Platzverhältnissen
• Gebäudeautomation, Klimatechnik
• Schaltanlagenbau, Gewerbe und Installationshandwerk
• Verbrauchsüberwachung bei Camping, Ferienappartments, Garagenkomplexe,
  Büros, Untervermietungen, Einliegerwohnungen
• allgemeine Verbrauchsmessungen in/von Unterverteilungen auch für Abrechnung gegenüber dritten (MID Zertifiziert)
