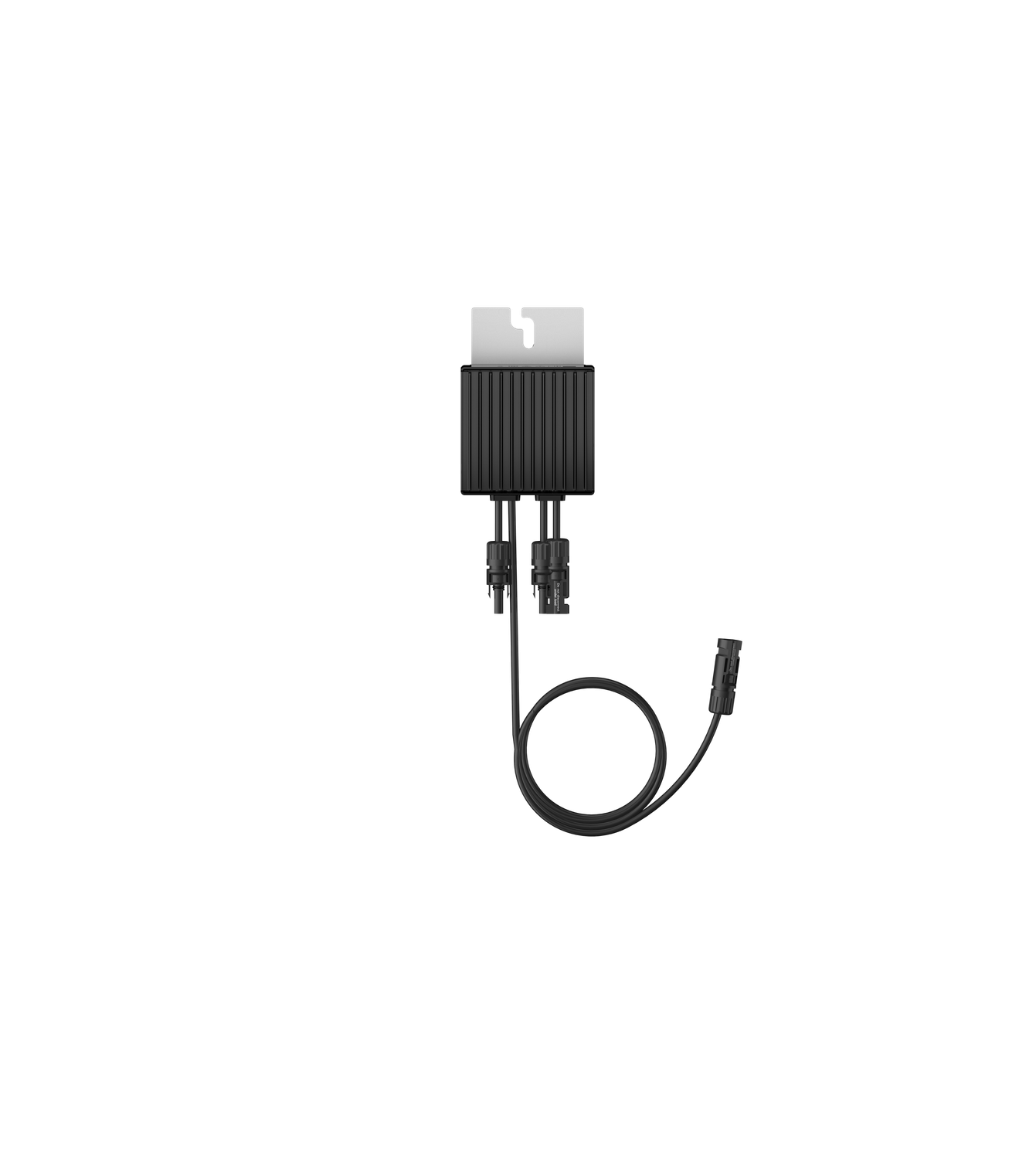

Huawei MERC-1100W-P Leistungsoptimierer

Huawei MERC‑1100W‑P – Smart Module Controller (1100 W, 99,5 % Wirkungsgrad, MC4, IP68)

Der Huawei MERC‑1100W‑P ist ein leistungsstarker Smart Module Controller für professionelle Photovoltaikanlagen, optimiert für große Modulstränge und hohe DC‑Leistungen. Mit 1100 W Eingangsleistung, 22 A Ausgangsstrom, individuellem MPPT pro Modul und 99,5 % Wirkungsgrad bietet er maximale Energieausbeute und höchste Betriebssicherheit.

Das System ermöglicht 5–30 % Mehrertrag, unterstützt lange String‑Designs zur Reduzierung von BOS‑Kosten und bietet umfassende Sicherheitsfunktionen wie Safe Voltage Shutdown (1 V pro Optimierer) für Brandbekämpfung und Wartung.

Der MERC‑1100W‑P ist vollständig kompatibel mit zahlreichen Huawei SUN2000‑Wechselrichtern und eignet sich ideal für große Dachanlagen, Gewerbeprojekte und Freiflächenanlagen.

Produktvorteile

• 1100 W Eingangsleistung – ideal für große Module & Mehrfachverschaltungen
• Individuelles MPPT pro Modul → 5–30 % Mehrertrag
• Max. Wirkungsgrad 99,5 %, gewichteter Wirkungsgrad 99,0 %
• 22 A Ausgangsstrom – perfekt für moderne Hochstrommodule
• Safe Voltage Shutdown (1 V) → maximale Sicherheit
• Bypass‑Funktion bei Ausfall einzelner Optimierer
• Smart O&M: Fehlerlokalisierung bei offenen Stromkreisen
• Lange Kabeloptionen (5,1 m / 2,9 m) für flexible Installation
• MC4‑Steckverbinder (Stäubli)
• IP68‑Schutzklasse → extrem robust
• Kompatibel mit SUN2000‑M2, M3, M5, M3‑50KTL
• Volle Optimierer‑Konfiguration pro String (8–25 Stück je nach WR‑Typ)

Technische Daten:

• Nennleistung: 1100 W
• Max. Eingangsspannung: 125 V
• MPPT‑Bereich: 12,5–105 V
• Max. Kurzschlussstrom: 20 A
• Überkategorie: II

Elektrische Daten – Ausgang

• Max. Ausgangsspannung: 80 V
• Max. Ausgangsstrom: 22 A
• Bypass‑Funktion: Ja
• Shutdown‑Spannung: 1 V pro Optimierer

Wirkungsgrad

• Max. Wirkungsgrad: 99,5 %
• Gewichteter Wirkungsgrad: 99,0 %

Mechanische Daten

• Abmessungen: 149 × 104 × 49 mm
• Gewicht (inkl. Kabel): 1,0 kg
• Schutzklasse: IP68
• Steckverbinder: Stäubli MC4
• Kabellängen (Short‑Input‑Version):
  • Eingang: 0,1 m
  • Ausgang (+): 0,1 m
  • Ausgang (–): 5,1 m
• Optional: PV‑Modulrahmenplatte / T‑Bolt Montage

Kompatibilität

Unterstützte Huawei‑Wechselrichter:

• SUN2000‑8/10/12/15/17/20KTL‑M2
• SUN2000‑12/15/17/20/23/25KTL‑M5
• SUN2000‑30/36/40KTL‑M3
• SUN2000‑50KTL‑M3

String‑Konfiguration (voll optimiert):

• Min. Optimierer pro String: 8
• Max. Optimierer pro String: 25 (20 bei 50KTL‑M3)
• Max. DC‑Leistung pro String: 20 000 W

Anwendungsbereiche

• Gewerbliche Dachanlagen
• Freiflächenanlagen / Solarparks
• Anlagen mit Teilverschattung
• Hochleistungs‑Module (TOPCon, HJT, Bifacial)
• Lange Strings & komplexe Layouts
• Projekte mit hohen Sicherheitsanforderungen

Lieferumfang

• Huawei MERC‑1100W‑P Smart Module Controller
• Anschlusskabel (Short‑Input‑Version)
• Herstellerdokumentation

FAQ – Häufige Fragen

Wie viel Mehrertrag bringt der Optimierer? 5–30 %, abhängig von Verschattung & Anlagenlayout.

Ist der Optimierer für große Module geeignet? Ja, bis 1100 W pro Modul.

Kann ich jeden Optimierer einzeln überwachen? Ja, über Huawei FusionSolar (MBUS‑Kommunikation).

Wie sicher ist das System? Safe Voltage Shutdown → 1 V pro Optimierer bei Abschaltung.

Kann ich MERC‑1100W‑P mit 450W‑ oder 600W‑Optimierern mischen? Nein, laut Datenblatt nicht zulässig.
