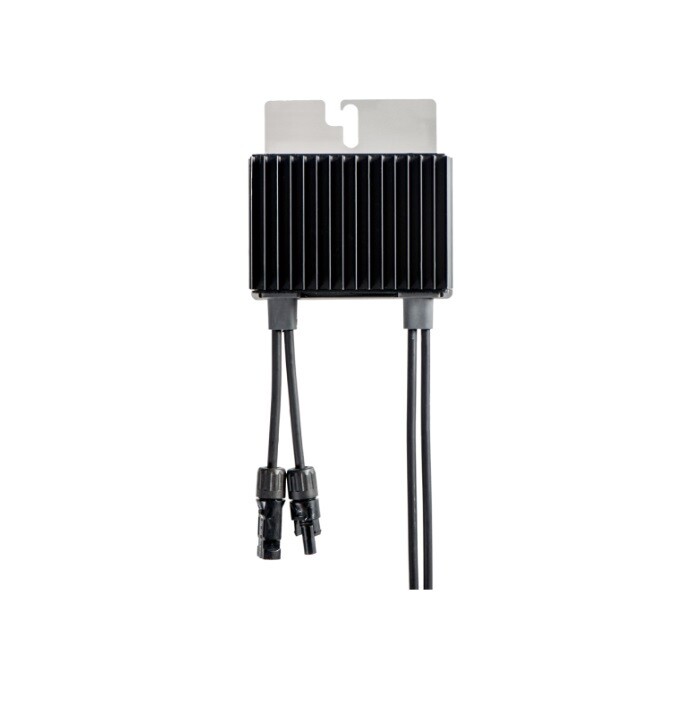

SolarEdge Power Optimizer S500B-1GM4MBM

SolarEdge Power Optimizer S500B‑1GM4MBM – 500 W, 15 A, MC4, IP68

Der SolarEdge S500B‑1GM4MBM ist ein leistungsstarker Power Optimizer für moderne PV‑Anlagen im Residential‑Bereich. Er wurde speziell für die Kombination mit SolarEdge‑Wechselrichtern entwickelt und sorgt für maximale Energieausbeute auf Modulebene — selbst bei Teilverschattung, unterschiedlichen Ausrichtungen oder Modultoleranzen.

Mit 500 W Eingangsleistung, 15 A, 99,5 % Wirkungsgrad und einer robusten IP68‑Schutzklasse bietet der S500B höchste Zuverlässigkeit und Effizienz. Die integrierte Modul‑Sicherheitsabschaltung (1 V) schützt Installateure und Einsatzkräfte, während die intelligente Temperaturüberwachung potenzielle Sicherheitsrisiken frühzeitig erkennt.

Dank vereinfachtem Kabelmanagement, MC4‑Steckverbindern und Ein‑Schrauben‑Montage ist der Optimierer besonders installationsfreundlich. Er ist vollständig bifacial‑kompatibel und ermöglicht flexible String‑Designs für maximale Flächennutzung.

Produktvorteile

• 500 W Eingangsleistung, ideal für moderne Hochleistungsmodule
• 99,5 % Wirkungsgrad, gewichteter Wirkungsgrad 98,6 %
• Modul‑Level‑MPPT → maximale Erträge
• Reduziert Mismatch‑Verluste (Toleranzen, Verschattung, Alterung)
• Modul‑Sicherheitsabschaltung (1 V) für Feuerwehr & Installateure
• Erkennt abnormale Steckertemperaturen → erhöht die Sicherheit
• MC4‑Steckverbinder (Stäubli)
• IP68‑Schutzklasse → extrem robust
• Kompatibel mit bifacialen Modulen
• 25 Jahre Garantie
• Einfaches Kabelmanagement & Ein‑Schrauben‑Montage

Technische Daten:

• Nennleistung: 500 W
• Max. Eingangsspannung: 125 V
• MPPT‑Bereich: 12,5–105 V
• Max. Kurzschlussstrom: 15 A
• Überspannungskategorie: II

Elektrische Daten – Ausgang

• Max. Ausgangsspannung: 80 V
• Max. Ausgangsstrom: 15 A
• Sicherheitsabschaltung: 1 V pro Optimizer

Wirkungsgrad

• Max. Wirkungsgrad: 99,5 %
• Gewichteter Wirkungsgrad: 98,6 %

Mechanische Daten

• Abmessungen: 129 × 165 × 45 mm
• Gewicht: 790 g
• Schutzklasse: IP68
• Steckverbinder: MC4 (Stäubli)
• Eingangskabel: 0,1 m
• Ausgangskabel: (+): 2,3 m / (–): 0,1 m
• Material: UL94 V‑0, UV‑beständig
• Temperaturbereich: –40 bis +85 °C
• Luftfeuchtigkeit: 0–100 %

Kompatibilität & String‑Design

Kompatibel mit:

• SolarEdge Home Wave 1‑Phase
• SolarEdge Home 3‑Phase (kurze Strings)
• SolarEdge 3‑Phase 230/400 V
• SolarEdge 3‑Phase 277/480 V

String‑Regeln (S500B):

• Minimale Stringlänge: 6–14 Optimizer (je nach WR‑Typ)
• Maximale Stringlänge: 20–50 Optimizer
• Max. konstante Leistung pro String: 5625–12750 W

Anwendungsbereiche

• Private Dachanlagen
• Anlagen mit Teilverschattung
• Unterschiedliche Modulneigungen
• Bifaciale Module
• Systeme mit hohen Sicherheitsanforderungen

Lieferumfang

• SolarEdge S500B‑1GM4MBM Power Optimizer
• MC4‑Anschlusskabel
• Herstellerdokumentation

FAQ – Häufige Fragen

Ist der Optimierer für bifaciale Module geeignet Ja, vollständig kompatibel.

Wie sicher ist der Optimierer Modulabschaltung auf 1 V + Temperaturüberwachung + VDE‑AR‑E 2100‑712.

Wie lange ist die Garantie 25 Jahre.

Kann ich S‑ und P‑Serie mischen Nein, laut Datenblatt nicht zulässig.
