Solarkabel‑SET H1Z2Z2‑K – 500m Rot & Schwarz – 1×6 mm² (PV‑Kabel, EN 50618, XLPO, 1.8 kV DC)

Das Solarkabel‑SET H1Z2Z2‑K 1×6 mm² besteht aus zwei hochwertigen Photovoltaikleitungen (Rot & Schwarz), zertifiziert nach EN 50618 und ausgelegt für 1.5 kV DC (nom.) / 1.8 kV DC (max.). Die Kabeltrommel ist nicht im Lieferumfang! Die Kabel sind halogenfrei, flammwidrig, UV‑beständig. Dank verzinntem Kupferleiter (Class 5), XLPO‑Isolierung und XLPO‑Außenmantel bieten sie maximale Lebensdauer, hohe Temperaturbeständigkeit und exzellente elektrische Eigenschaften.

Mit einer erwarteten Lebensdauer von 25 Jahren, hoher mechanischer Robustheit und Beständigkeit gegen Ozon, Säuren, Laugen und Feuchtigkeit sind diese Kabel ideal für PV‑Anlagen jeder Größe — von Balkonkraftwerken bis zu Gewerbeanlagen.

Produktvorteile

• 1×6 mm² PV‑Kabel (Rot & Schwarz)
• EN 50618 zertifiziert
• 1.5 kV DC (nom.) / 1.8 kV DC (max.)
• XLPO‑Isolierung & XLPO‑Mantel (EBXL)
• Halogenfrei, flammwidrig, UV‑beständig
• Direkt erdverlegbar
• Verzinntes Kupfer (Class 5) → hohe Korrosionsbeständigkeit
• Hohe Temperaturfestigkeit: −40 °C bis +120 °C
• Kurzschlussfest bis 250 °C (5 s)
• Ozon‑, Säure‑ & Laugenbeständig
• Min. Biegeradius: 5× Außendurchmesser
• Erwartete Lebensdauer: 25 Jahre

Technische Daten – H1Z2Z2‑K 1×6 mm²

Elektrische & mechanische Eigenschaften

• Leiter: 84×0.31 mm verzinntes Kupfer (Class 5)
• Nennquerschnitt: 6 mm²
• DC‑Widerstand (20 °C): 3.39 Ω/km
• Außendurchmesser: 6.1 ± 0.3 mm
• Gewicht: 75 kg/km
• Isolationsmaterial: XLPO (halogenfrei)
• Mantelmaterial: XLPO (halogenfrei)
• Isolationswiderstand: ≥ 500 MΩ·km (20 °C)
• Prüfspannung: 6.5 kV AC / 15 kV DC (5 min)
• Temperaturbereich Betrieb: −40 °C bis +120 °C
• Kurzschluss: 250 °C (5 s)
• Überlast: 120 °C

Strombelastbarkeit

• In Luft (bis 60 °C): 70 A
• Einzelkabel auf Oberfläche: 67 A
• Zwei Kabel nebeneinander: 57 A

Normen & Tests

• EN 50618 (PV‑Kabelnorm)
• IEC 60228 (Leiterklasse)
• EN 60811‑404 (Säure/Laugenbeständigkeit)
• EN 60811‑403 (Ozonbeständigkeit)
• IEC 60332‑1 (Flammschutz)
• IEC 61034 (Rauchentwicklung)
• EN 60068‑2‑78 (Damp Heat Test)
• EN 50395 (Wasser‑ & Oberflächenwiderstand)

Anwendungsbereiche

• Photovoltaikanlagen (Dach, Freifläche, Carport, Agri‑PV)
• Balkonkraftwerke
• Wechselrichter‑Anschluss
• String‑Verkabelung
• Direkte Erdverlegung
• Gewerbliche & industrielle PV‑Installationen

Lieferumfang

• 1× 500 m Solarkabel H1Z2Z2‑K Rot – 1×6 mm² (ohne Kabeltrommel)
• 1× 500 m Solarkabel H1Z2Z2‑K Schwarz – 1×6 mm² (ohne Kabeltrommel)

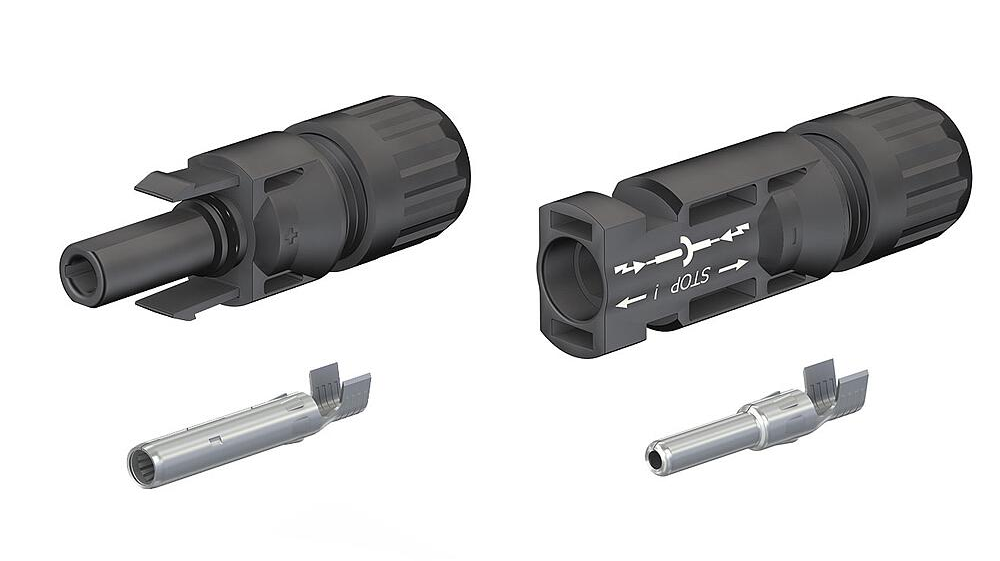

Optional Auswählbar die passenden Stäubli MC4 Stecker

MC4 32.0016P0001-UR und MC4 32.0017P0001-UR

FAQ – Häufige Fragen

Sind die Kabel für 1.8 kV DC geeignet? Ja, laut Datenblatt bis 1.8 kV DC (max.).

Kann das Kabel im Erdreich verlegt werden? Ja, ausdrücklich geeignet für Direct Burial.

Sind die Kabel UV‑beständig? Ja, nach EN 50618 zertifiziert.

Welche Temperaturbereiche sind zulässig? −40 °C bis +120 °C im Betrieb.

Welche Farbe hat der Mantel? Rot bzw. Schwarz

Hinweis:

Alle technischen Daten und Angaben basieren auf dem aktuellen Stand der Technik. Technische Änderungen und Irrtümer vorbehalten.
